EEN KETTINGZAAG MONTEREN: DE VERSCHILLENDE STAPPEN





Je wilt je kettingzaag monteren? Wij tonen je hoe je de machine in een paar minuten gebruiksklaar maakt.



EEN KETTINGZAAG MONTEREN: VEILIGHEID KOMT OP DE EERSTE PLAATS

Controleer of de kettingzaag uitgeschakeld is en niet kan starten tijdens de montage.

  • Verwijder bij een draadloze kettingzaag de accu en schakel de kettingrem in.
  • Trek bij een elektrische kettingzaag de stekker uit het stopcontact en schakel de kettingrem in.
  • Zet bij een benzinekettingzaag de motor uit en zet de combihendel op 0. Schakel de kettingrem in.

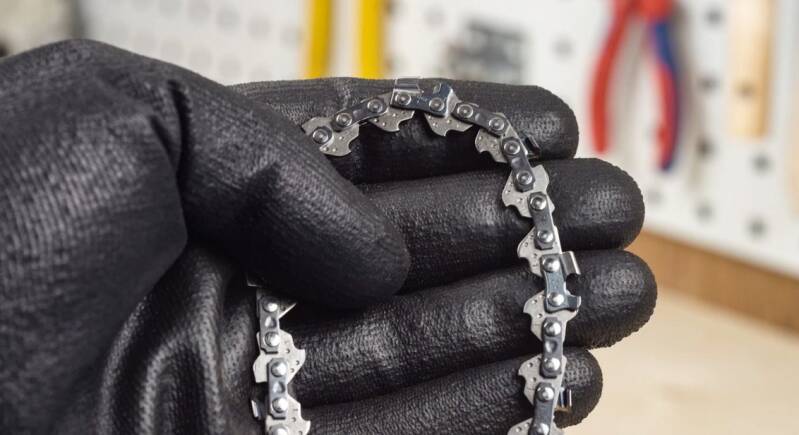

  • Draag altijd werkhandschoenen van stevig materiaal.



HET ZAAGGARNITUUR AANBRENGEN: HET ZAAGBLAD EN DE KETTING CORRECT MONTEREN

De montage van het zaaggarnituur is identiek voor elektrische, accu- en benzinekettingzagen. De afzonderlijke stappen hangen alleen af van de plaatsing van de kettingspanner op je STIHL kettingzaag. Meer informatie over onze ketting- en zaagbladsystemen vind je in ons artikel over dat thema.



Een kettingzaag monteren: kettingsnelspanner

Bij alle STIHL kettingzagen met kettingsnelspanner kan je het zaaggarnituur snel, makkelijk en bijna zonder gereedschap monteren. Het enige wat je nodig hebt om het zaaggarnituur aan te brengen is een platte schroevendraaier.



Volg deze stappen:

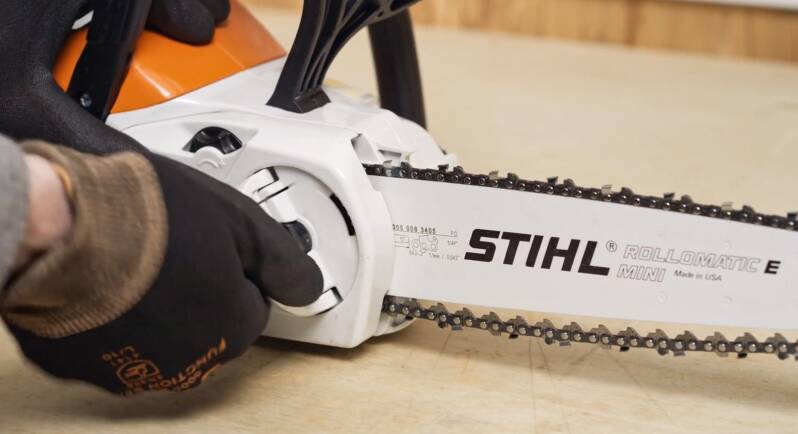

Stap 1: neem het kettingtandwieldeksel weg

Klap de greep van de vleugelmoer open en draai de moer naar links tot je het kettingtandwieldeksel kan wegnemen. Neem het kettingtandwieldeksel weg.

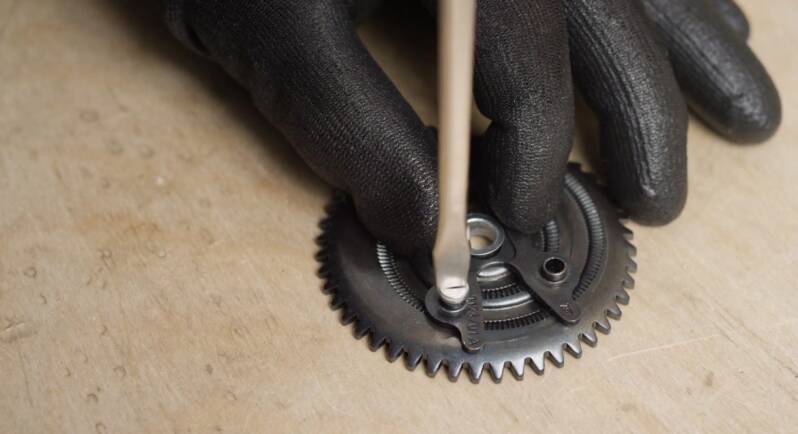

Stap 2: haal het spanwiel eruit

Haal nu het spanwiel eruit en leg het zo neer dat de schroef aan de achterzijde bereikbaar is. Draai de schroef eruit.

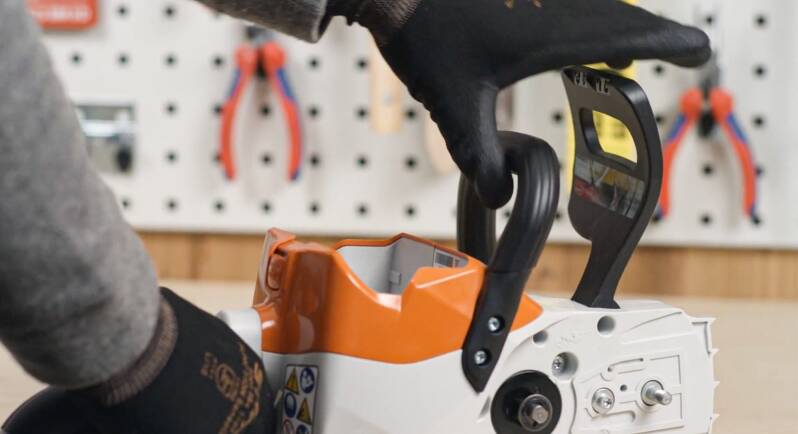

Stap 3: ontspan de kettingrem



Maak de kettingrem los door de hendel van de kettingrem naar je toe te trekken.

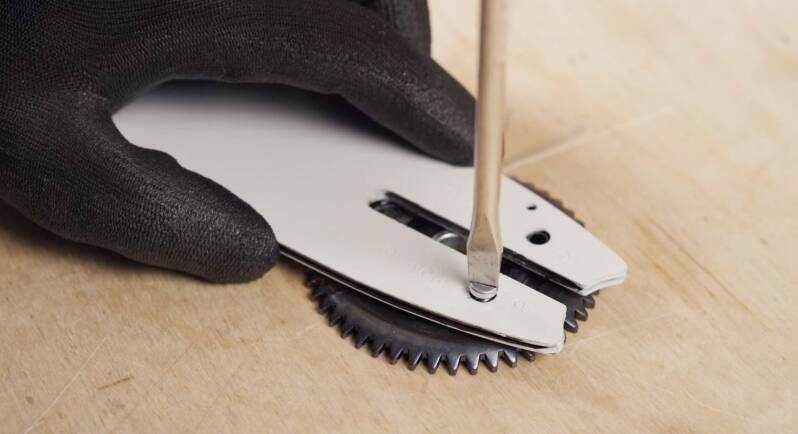

Stap 4: breng het spanwiel aan

Plaats het zaagblad zo op het spanwiel, dat de twee pennen van het spanwiel in de boringen van het zaagblad zitten. De oriëntering van het zaagblad speelt geen rol: de opdruk op het zaagblad kan ook ondersteboven staan.
Breng de schroef weer aan en draai ze vast.

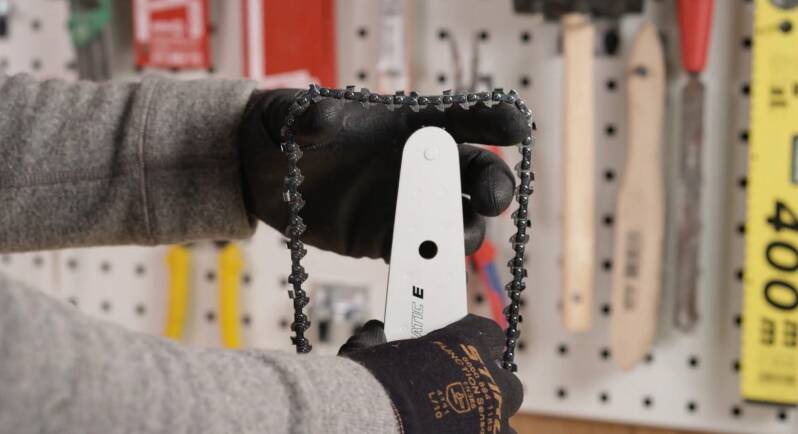

Stap 5: de ketting op de kettingzaag leggen



Let erop dat je een combinatie van zaagblad en zaagketting gebruikt die in de gebruiksaanwijzing van je machine staat. Leg de zaagketting nu in de zaagbladgleuf, vanaf de zaagbladneus naar beneden. Controleer of de pijlen op de verbindingsschakels van de ketting in de looprichting wijzen. Draai het spanwiel naar rechts tot aan de aanslag.

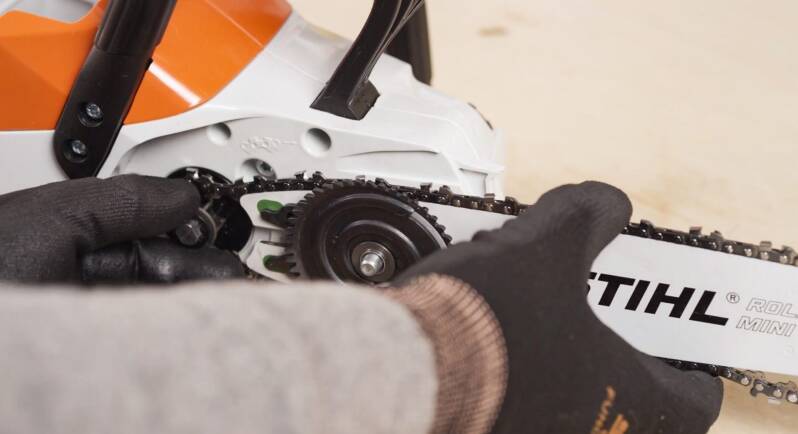

Stap 6: monteer het zaaggarnituur op de kettingzaag





Draai het zaagblad zo dat het spanwiel naar je toe wijst. Leg nu de zaagketting over het kettingwiel. De aandrijfschakels van de ketting moeten in de tanden van het kettingwiel zitten.

Plaats het zaagblad nu op de kettingzaag en schuif het over de kraagbout. Geleid de aandrijfschakels van de ketting in de zaagbladgleuf door het spanwiel tot aan de aanslag naar links te draaien.





Stap 7: breng het kettingtandwieldeksel aan

Om het kettingtandwieldeksel te bevestigen schuif je de geleidenokken in de openingen van de motorbehuizing. Draai de vleugelmoer naar rechts tot het deksel op de kettingzaag vastzit.





Stap 8: span de zaagketting aan



Til de neus van het zaagblad een beetje op zodat de ketting lichtjes doorhangt. Draai het spanwiel naar rechts tot aan de aanslag. De ketting moet nu dicht tegen het zaagblad aanliggen. In het midden van het zaagblad moet de afstand 1 à 2 millimeter bedragen.
In ons artikel over het aanspannen van de kettingzaag vind je meer praktische tips.





Stap 9: klap de vleugelmoer in





Om het monteren van de kettingzaag af te sluiten draai je de vleugelmoer met de hand goed aan en klap je ze in.
